Prise de photos

1 Descriptif

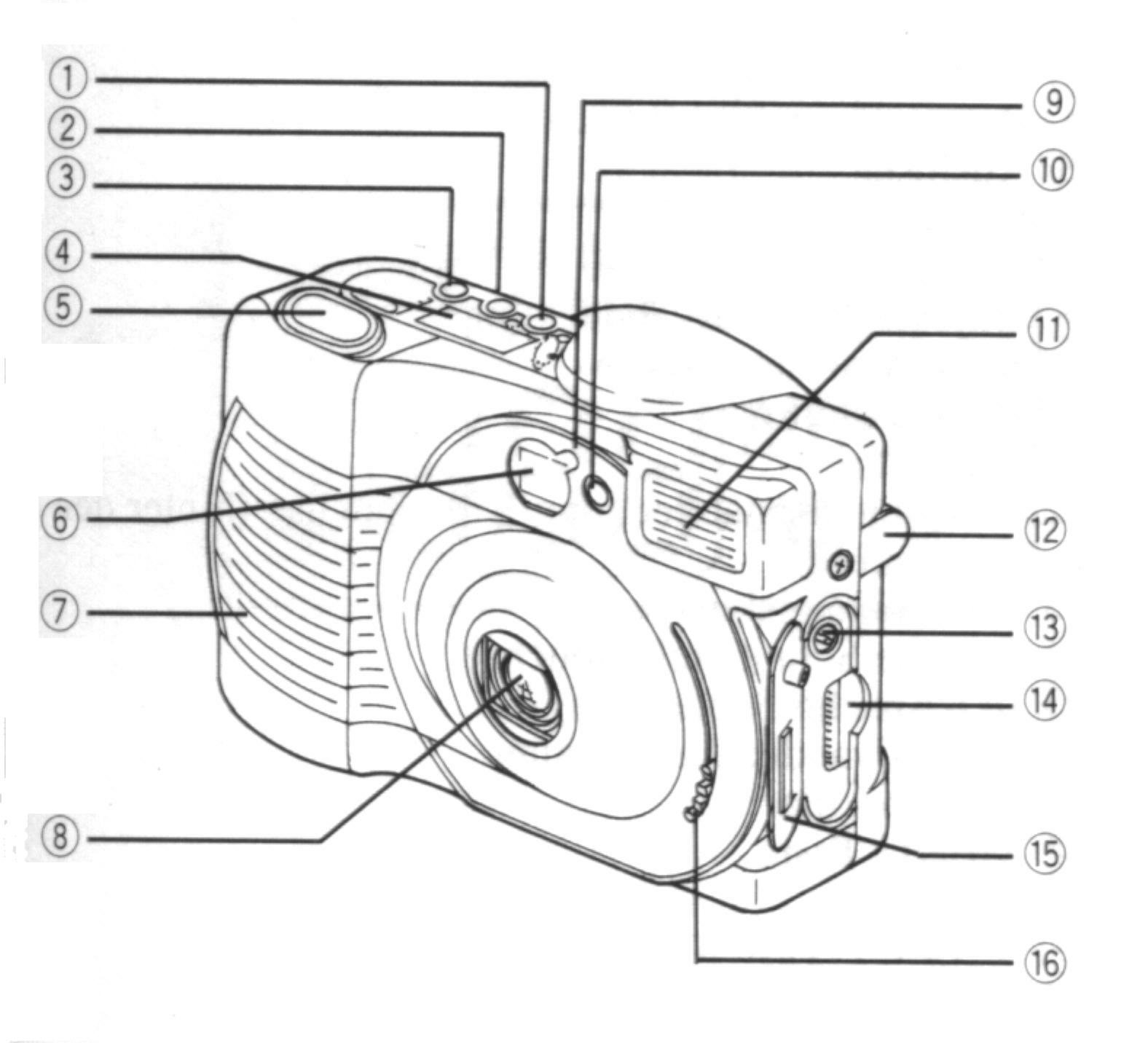

1.1 Nomenclature

Sélecteur mode flash

Commutateur de retardeur/gros plan

Sélecteur de qualité image

Panneau d'affichage des données

Déclencheur

Viseur

Bossage caoutchouc

Objectif/volet d'objectif

Voyant de retardeur

Réglage du flash

Flash

Cache du port vidéo/port vidéo

Borne d'alimentation

Port série

Cache de port E/S

Levier de volet d'objectif

Oculaire du viseur

Touche de MENU

Touche de réglage (SET)

Touche de sélection (SELECT)

Écran à cristaux liquides LCD

Couvercle de piles

Voyant vert

Interrupteur d'alimentation d'écran LCD

Voyant d'accès à la carte

Voyant rouge

Cache de carte CF - bouton d'éjection carte CF

Bouton de libération du cache de carte

Œillet de dragonne

Filetage pour pied

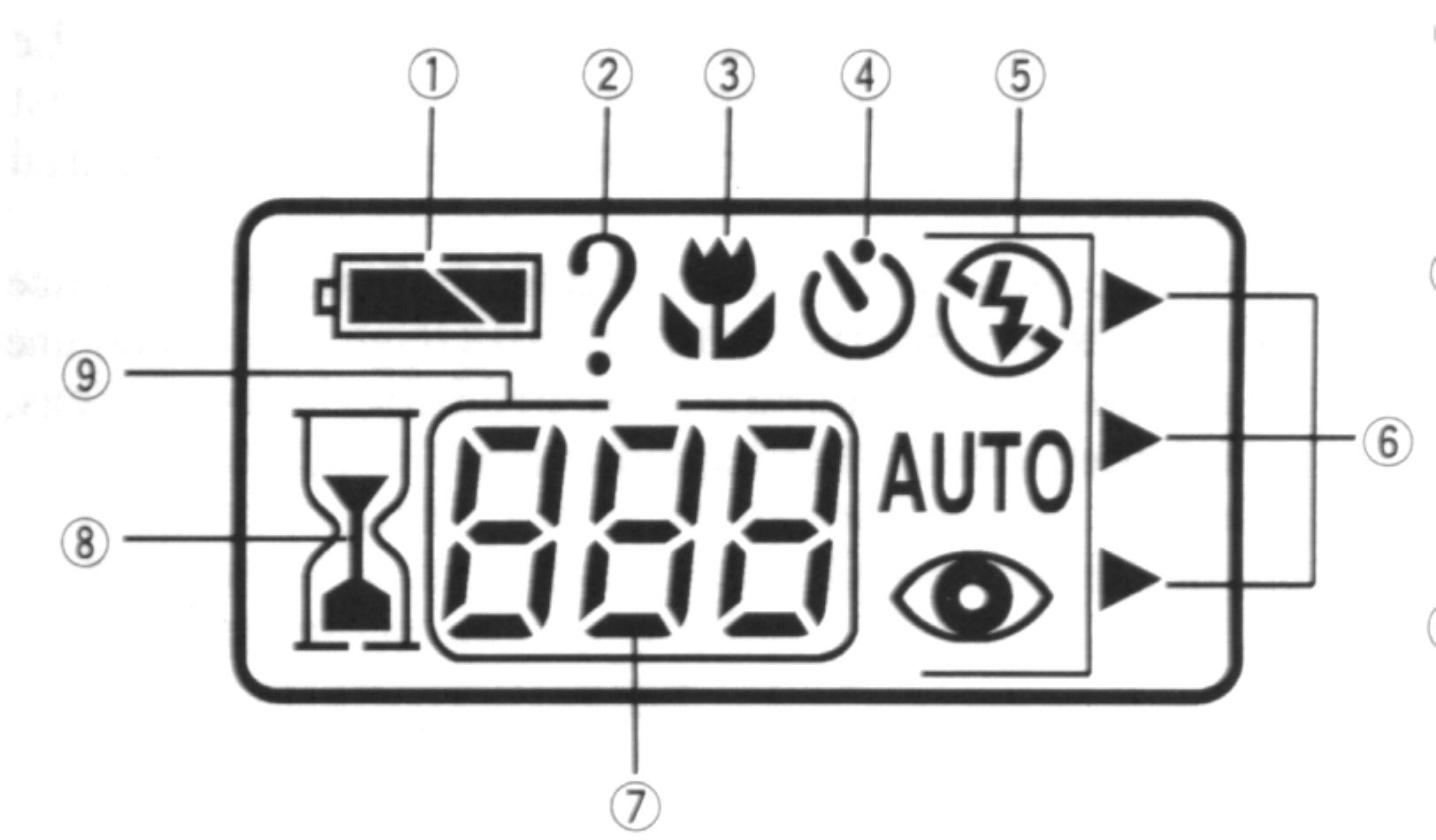

1.2 Fenêtre

Voyant de charge des piles
Voyant d'erreur de carte
Voyant de gros plan
Voyant de retardeur
Voyant du mode flash
Voyant de définition d'image (qualité)
Compteur de vues restantes
Pictogramme de sablier
Voyant d'état de carte

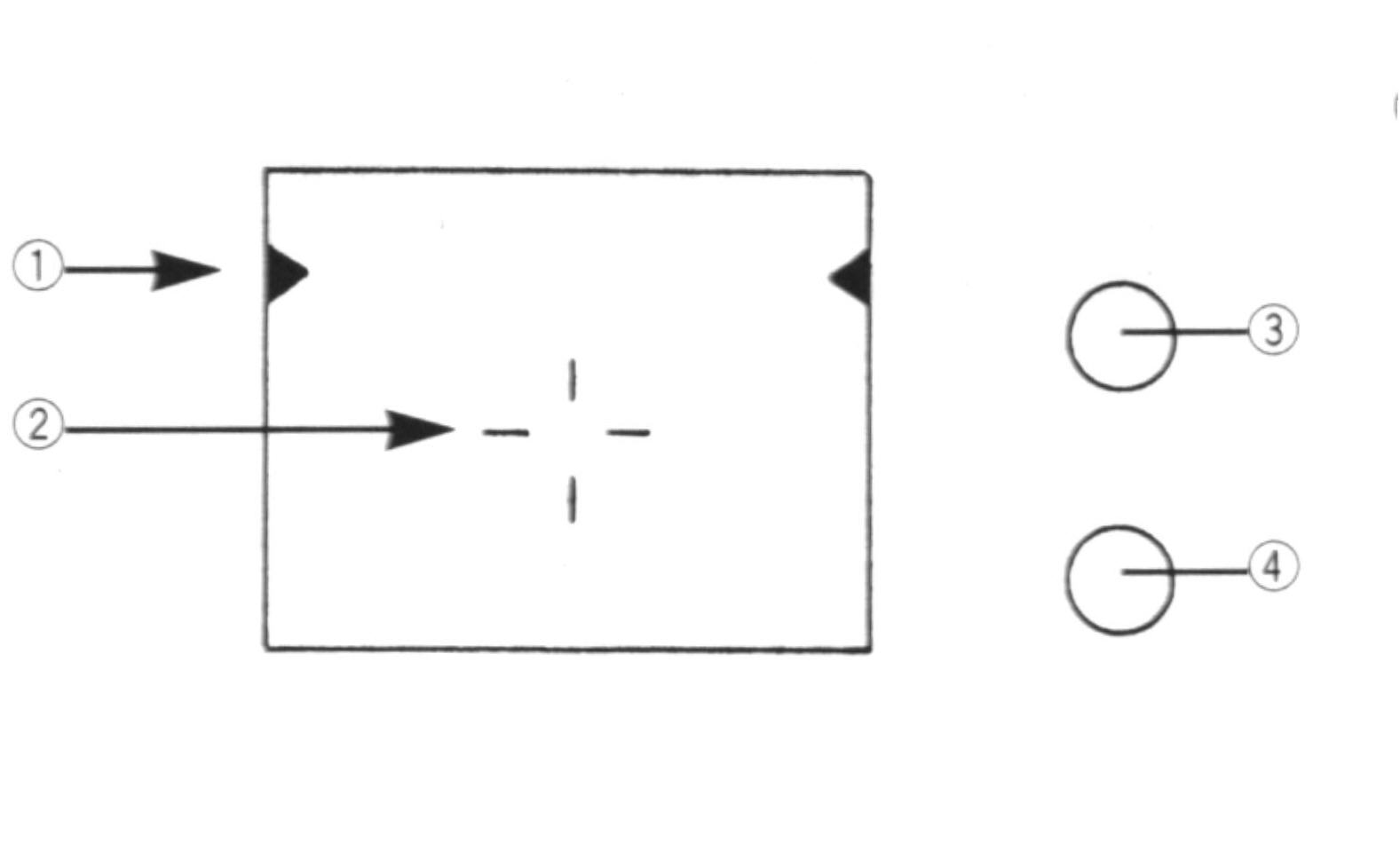

1.3 Le viseur et ses voyants

Repère de correction de parallaxe
Cadre de visée
Voyant vert :

	Allumé : l'appareil est prêt pour la prise de vue
	Clignotant : la mise au point automatique n'est pas possible

voyant rouge :

	allumé : indique que le flash se recharge
	clignotant : avertissement de faible éclairage (utilisez le flash)

2 Manipulations de base

2.1 Prise de vues

Glisser le levier du volet d'objectif vers le bas. L'appareil est mis sous tension.

Composez la photo en regardant dans le viseur et appuyer légèrement sur le déclencheur.

Le voyant vert s'allume : les commandes d'exposition et de mise au point fonctionnent.

Appuyer à fond sur le déclencheur pour actionner l'obturateur. un bip signale que la photo est prise.

Les données de l'image sont inscrites sur la carte flash.

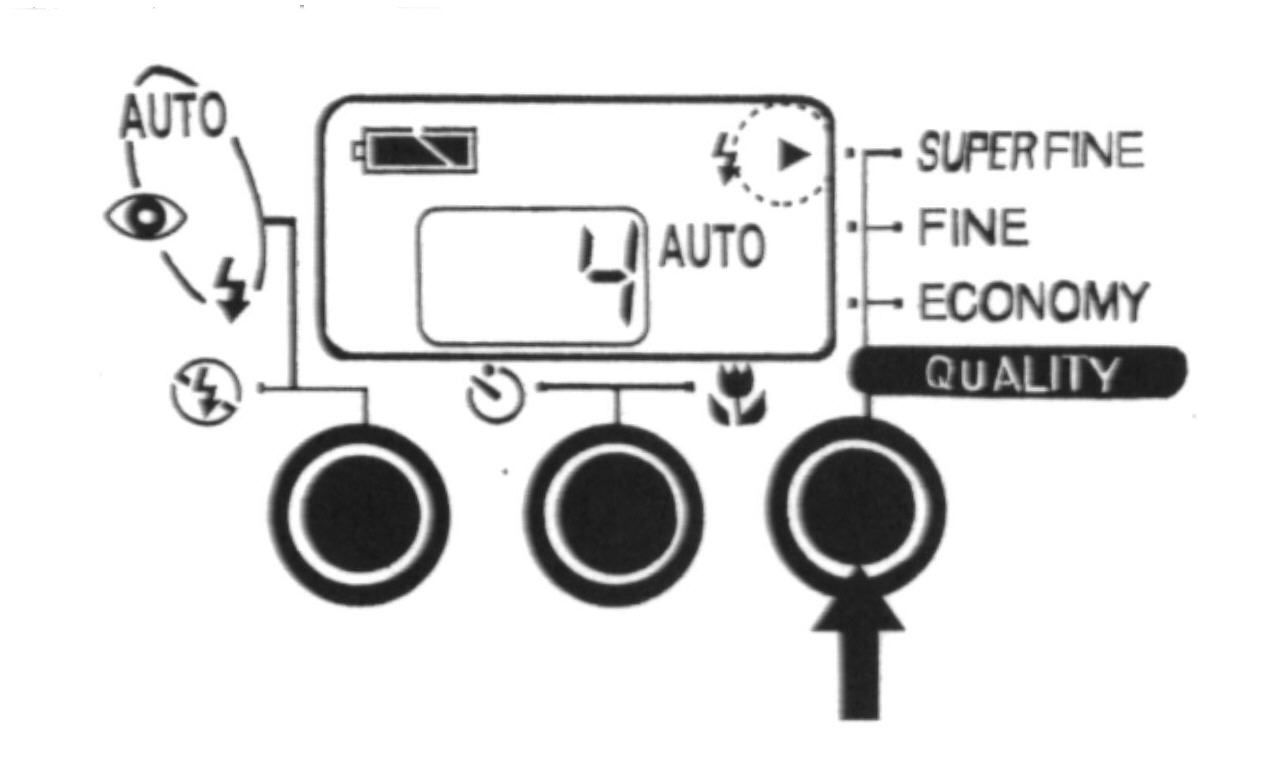

2.2 Changement du mode de définition de l'image

Par défaut le mode de définition est FINE.

Pour changer de mode, déplacer le témoin 4 en appuyant sur le bouton. Travailler toujours en mode Economy

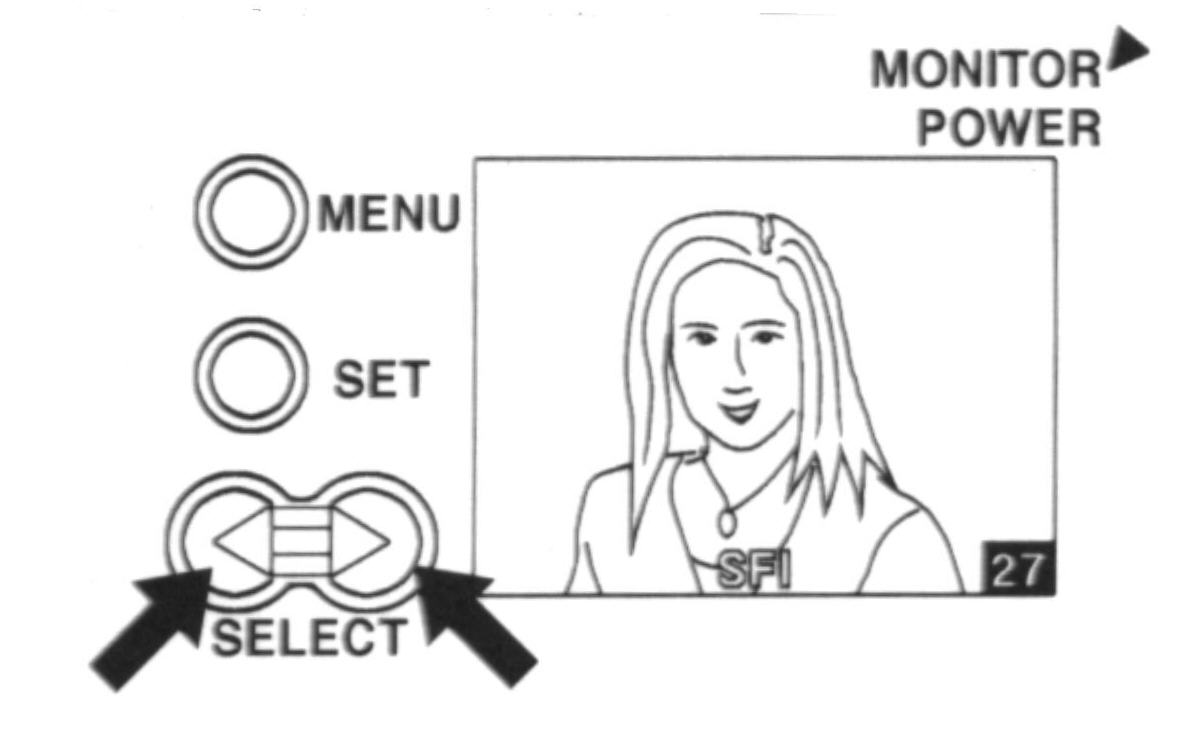

2.3 Lecture des images sur l'écran LCD

Refermer le volet d'objectif

	Appuyer sur l'interrupteur d'alimentation de l'écran
	La dernière vue prise apparaît sur l'écran
	Appuyer sur la touche SELECT "v ou w " pour voir l'image précédente ou suivante
	Appuyer sur l'interrupteur pour éteindre l'écran

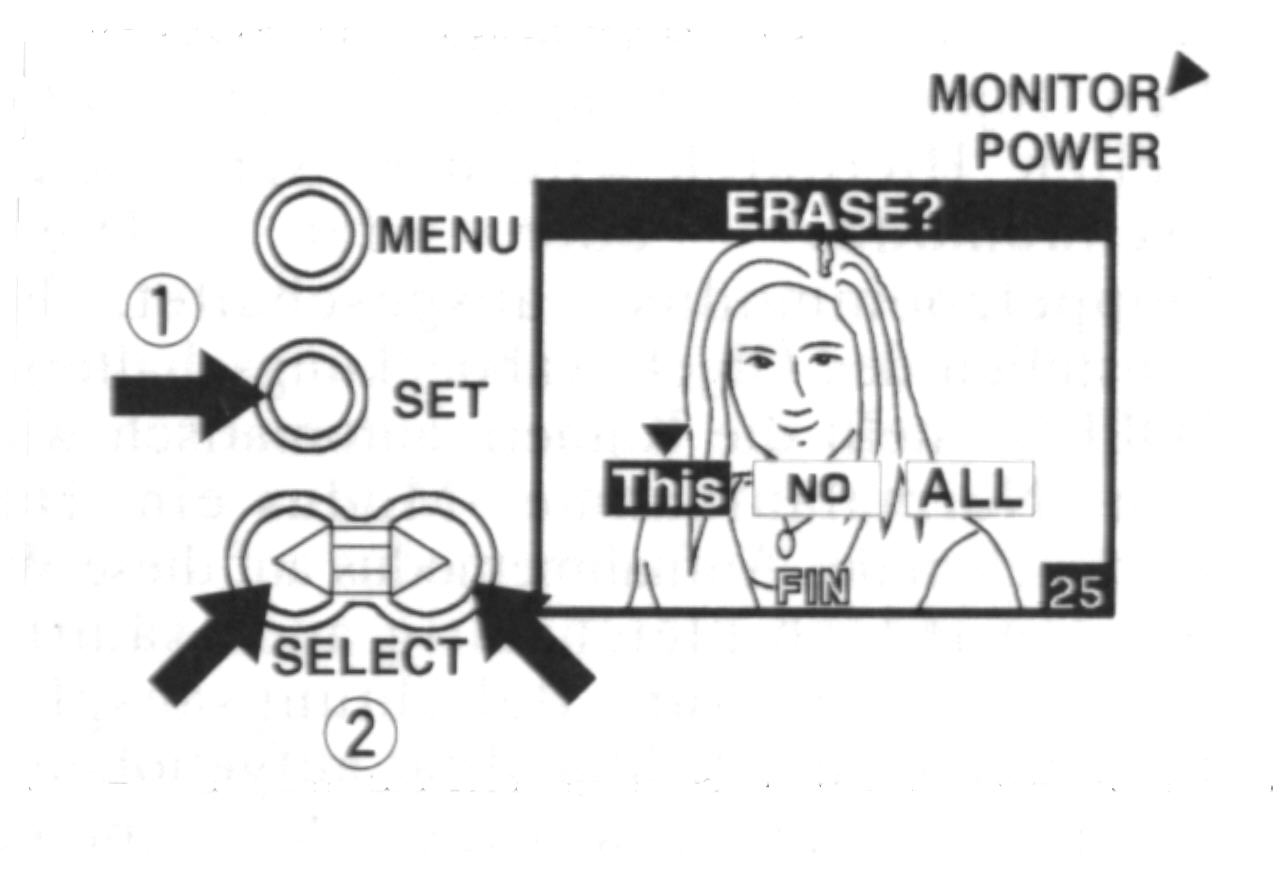

2.4 Effacement des images

Refermer le volet d'objectif

	Appuyer sur l'interrupteur d'alimentation de l'écran
	Sélectionner l'image voulue avec SELECT "v ou w "
	Appuyer sur la touche MENU, l'icône effacement apparaît inversé sur l'écran
	Appuyer sur la touche SET
	Appuyer sur la touche SELECT "v " pour choisir This
	Valider l'effacement en appuyant sur SET
	Appuyer sur l'interrupteur pour éteindre l'écran

Attention : ne pas valider le choix ALL qui effacerait toutes les vues stockées sur la carte CF.

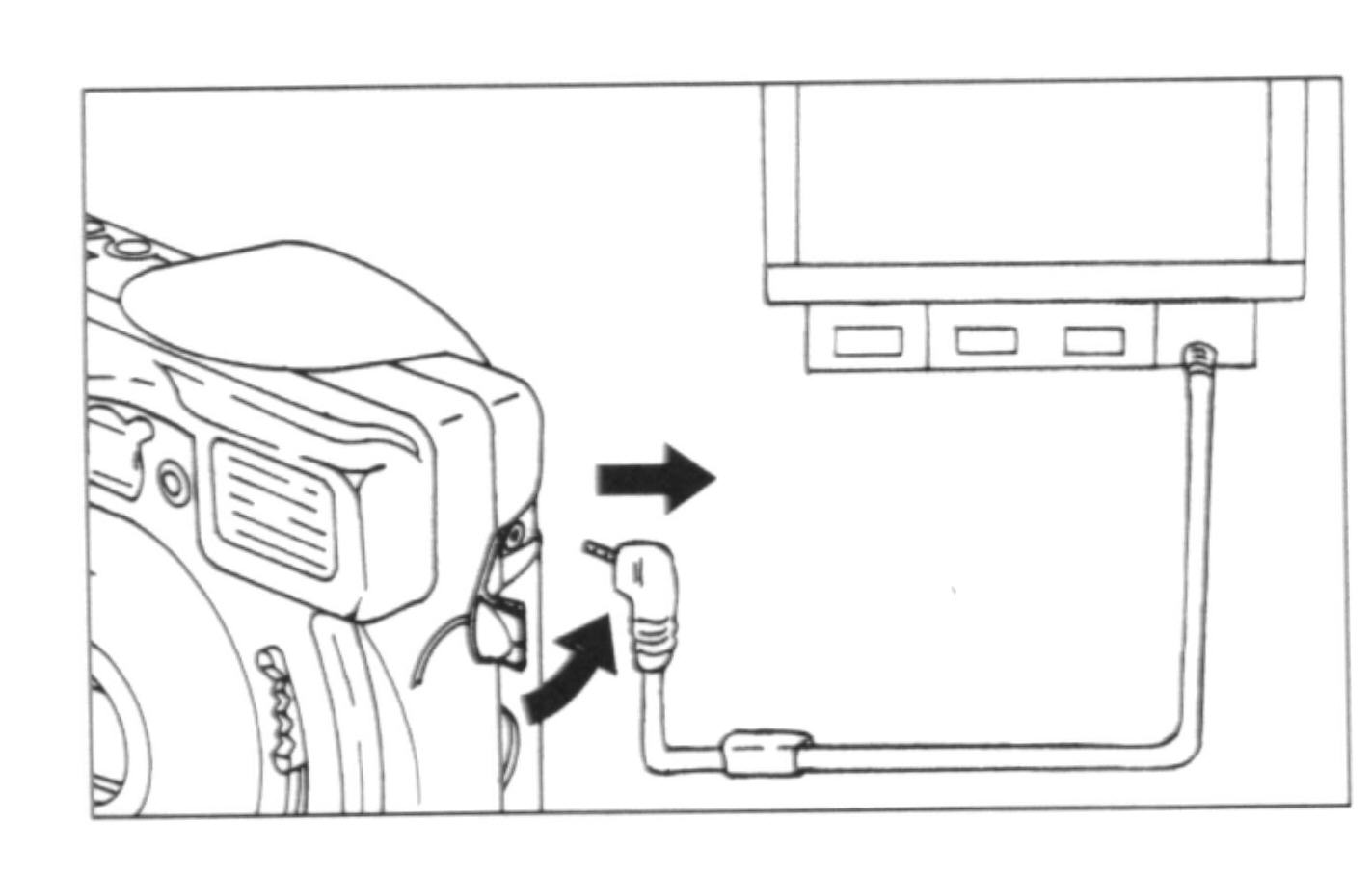

3 Visionnage des images sur un téléviseur

Remarque : Pour alimenter l'appareil photo, utiliser obligatoirement l'adaptateur secteur

	Refermer le volet d'objectif
	Ouvrir le cache du port vidéo et brancher le cordon
	Mettre le téléviseur sous tension et régler sur VIDEO la source d'entrée du téléviseur, chaîne 0
	Appuyer sur l'interrupteur d'alimentation de l'écran LCD
	Pour arrêter la lecture sur le téléviseur, débrancher le cordon de sortie de l'appareil. L'image apparaît sur l'écran LCD

4 Transfert d'images sur votre espace personnel

Attention : cette opération sera réalisée sur l'ordinateur où se trouve la carte flash, c'est à dire le P15

4.1 Retirer la carte mémoire

	Éteindre l'appareil photo
	Appuyer sur le bouton de libération du cache de carte CF pour débloquer et ouvrir le cache.

Relever le bouton d'éjection de carte CF

Appuyer sur le bouton d'éjection pour faire ressortir la carte CF et retirez-la de l'appareil

Refermer le cache de carte CF

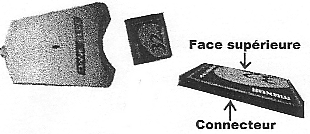

4.2 Introduire la carte mémoire dans le lecteur de carte

Le connecteur de la carte doit être introduit vers le fond du lecteur, face repérée sur le dessus

Ne pas forcer en introduisant la carte

4.3 Transfert d'images sur le disque dur

Il s'agit tout simplement d'une copie de fichiers

Ouvrir Poste de travail

	Double cliquer sur lecteur amovible (E)
	Double cliquer sur lmhk7249
	Sélectionner le ou les fichiers qui vous concernent (bien repérer les n° des photos qui vous concernent)
	Menu Édition, Copier

Fermer la fenêtre

	Ouvrir à nouveau Poste de travail
	Double cliquer dans votre espace personnel sur P:\ Travail
	Menu Édition, Coller
