UTILISATION DU CHARLY ROBOT

CREATION DU DESSIN EN CAO conception assistée par ordinateur

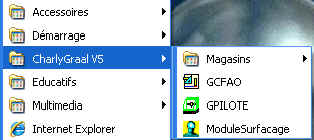

1 Lancement du logiciel

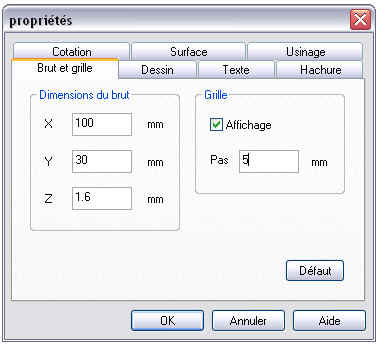

2 Création d'un nouveau fichier

Enregistrer votre fichier sous votre identifiant dans votre espace personnel.

Enregistrer périodiquement les modifications

Ce fichier sera ensuite déposé dans le répertoire dépôt de l'atelier 3° pour vérification et pour un accès facile par la suite sur l'ordinateur dédié à la machine à commande numérique.

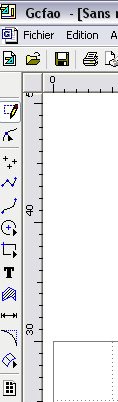

Les outils  de dessin

3 Traçage

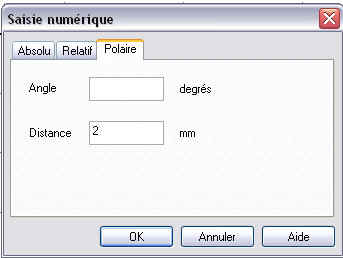

3.1 Traçage du contour du porte-clés : un rectangle aux angles arrondis

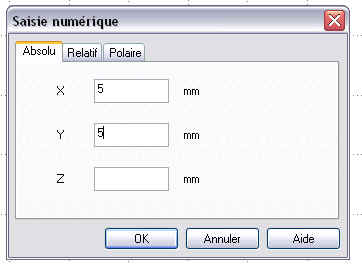

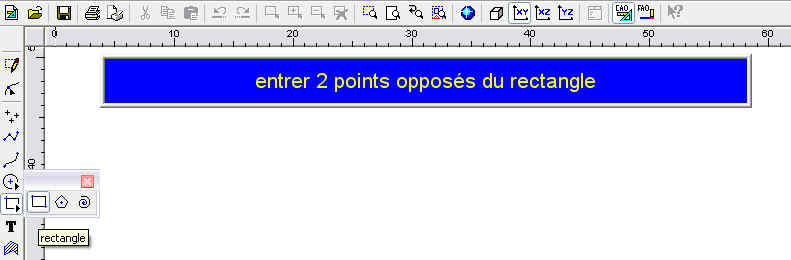

LE RECTANGLE

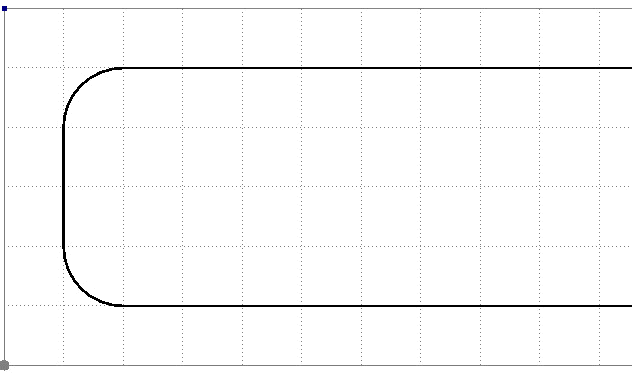

LES ARRONDIS OU CONGES

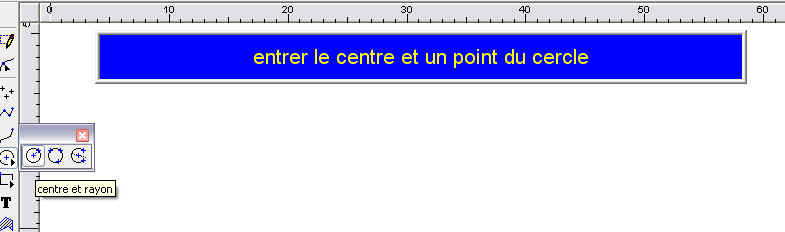

3.2 Traçage de l'évidement ou poche pour le passage de l'anneau du porte-clés

La poche circulaire pour accrocher l'anneau est terminée

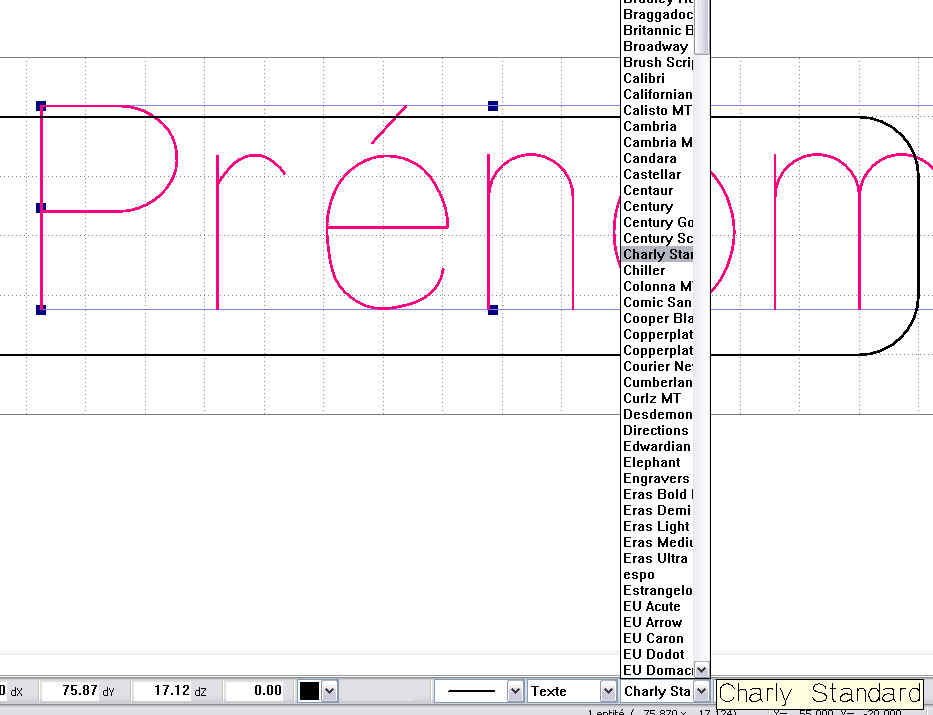

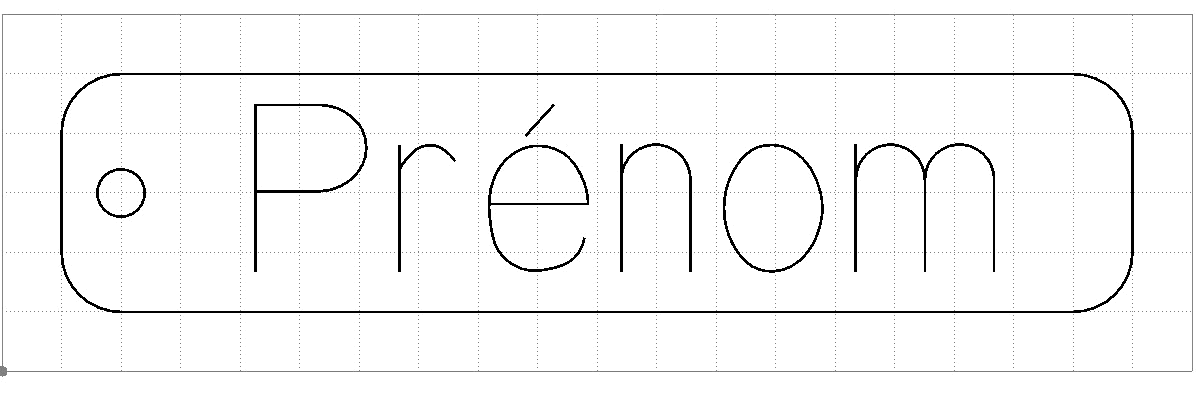

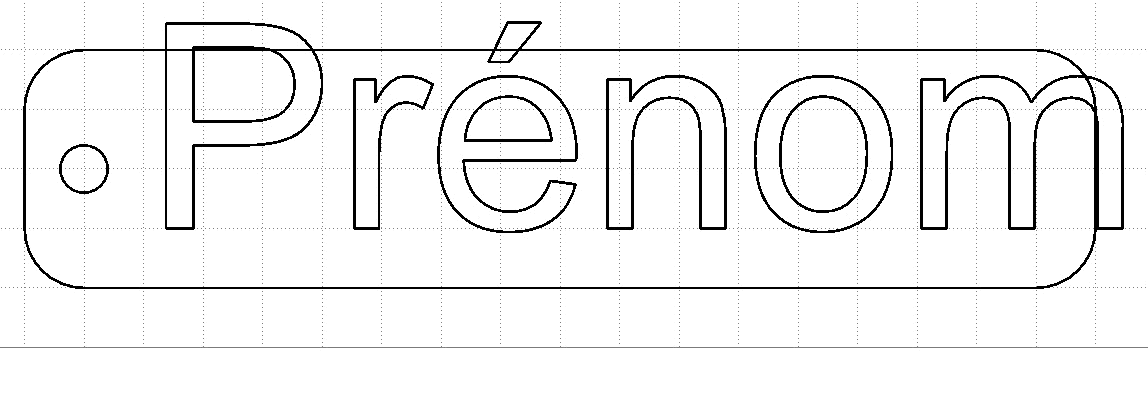

3.3 TRAÇAGE DU TEXTE : VOTRE PRÉNOM

Ne pas oublier d'enregistrer périodiquement votre travail

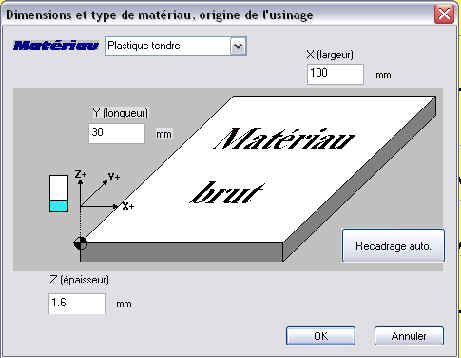

Maintenant il faut indiquer à la machine les conditions d'usinages : Le matériau, l'outil utilisé et où il doit passer

4 Lancement du module de FAO (fabrication assistée par ordinateur)

La page devient jaune pour bien marquer la différence avec le module dessin

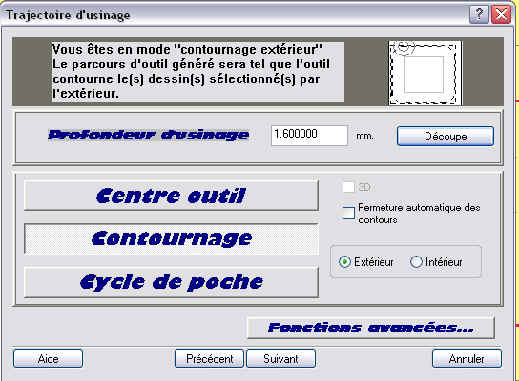

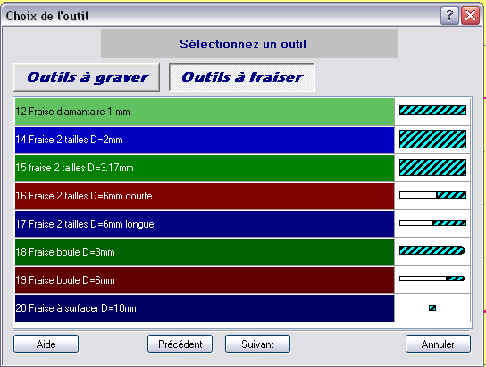

4.1 Contour

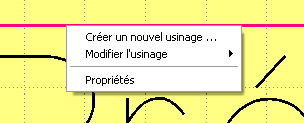

Cliquer sur le rectangle aux bords arrondis et clic droit pour avoir le menu contextuel suivant

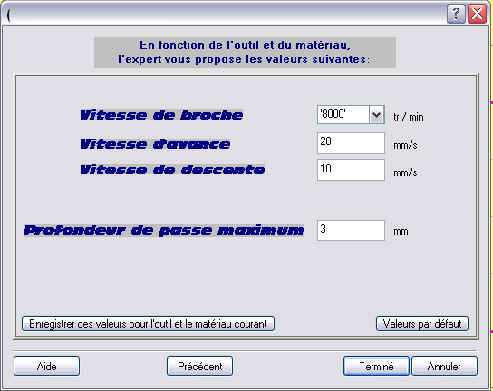

Les valeurs affichées sont automatiquement calculées en fonction des paramètres saisis : la broche qui porte l'outil tournera à 8000 tours par minute

La broche, donc l'outil se déplacera à 20 mm par seconde

Elle se déplacera verticalement à 10 mm par seconde

Si l'épaisseur du matériau était supérieur à 3 mm, l'outil serait passé 2 fois pour découper le contour.

Ces valeurs peuvent être modifiées mais faisons confiance aux experts.

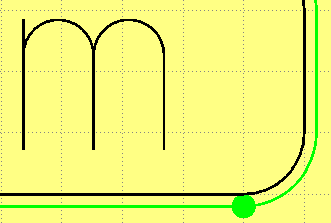

La trace de l'outil est représentée en vert, il est bien à l'extérieur du tracé noir.

4.2 L'usinage de la poche circulaire

Même démarche : choisir le même outil, la découpe, mais le contournage à l'intérieur (sinon la poche serait trop grande)

4.3 L'usinage du texte

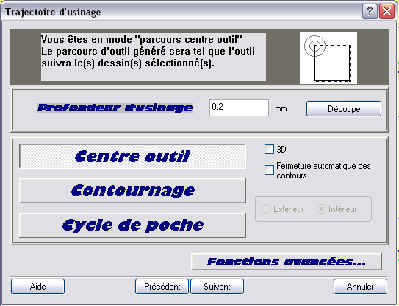

Même démarche mais ici pas de découpe mais une gravure à 0,2 mm de profondeur et centré : l'outil passe sur le trait.

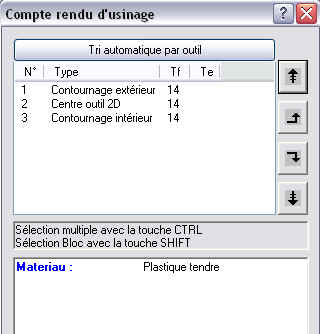

Cependant l'ordre des usinages est à modifier car il est plus prudent de réaliser la gravure d'abord, puis le contournage intérieur et terminer par le contournage extérieur.

Sélectionner le contournage extérieur (1 clic) et avec la flèche « fin » (flèche double barre) placer l'usinage en dernier. Valider par OK

De la même façon, faire remonter "centre outil" en premier

4.4 Simulation (n'est pas possible sur tous les postes)

Cliquer sur le bouton rouge pour revenir au module de FAO

5 Fin de travail

5.1 Enregistrer les modifications

5.2 Impression du fichier selon les consignes suivantes

5.3 Fermer le fichier

5.4 Déposer le fichier

Le déposer dans le répertoire dépôt de l'atelier 3° par glisser/coller si possible ou l'envoyer par la messagerie interne au professeur

6 Exercice de repérage

Sur la page imprimée à l'aide des consignes données pour la réalisation du dessin

6.1 Coordonnées de points

1. Rechercher et indiquer les longueur et largeur de la planche brute sur le dessin
2. Sur la ligne horizontale inférieure, indiquer l'axe des abscisses par l'origine 0 et la lettre x
3. Sur la ligne verticale l'axe des ordonnées par y

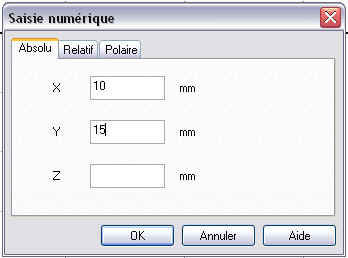

4. Les coordonnées du centre I du cercle sont (10,15), les placer sur le système d'axes (10 sur x, 15 sur y) dans l'alignement du point
5. Rechercher les coordonnées du point inférieur gauche du rectangle dans les consignes ci-dessus
6. Les placer sur le système d'axe.
7. Rechercher les coordonnées du point opposé du rectangle et les placer sur le système d'axe.

6.2 Annotations sur le dessin à l'aide des consignes données pour la réalisation

Indiquer par une flèche

1. Le rayon des congés et le rayon du cercle
2. les contournages intérieur et extérieur et la profondeur d'usinage
3. Le fraisage en centre outil et la profondeur d'usinage
