1 Pixelisation d'une image

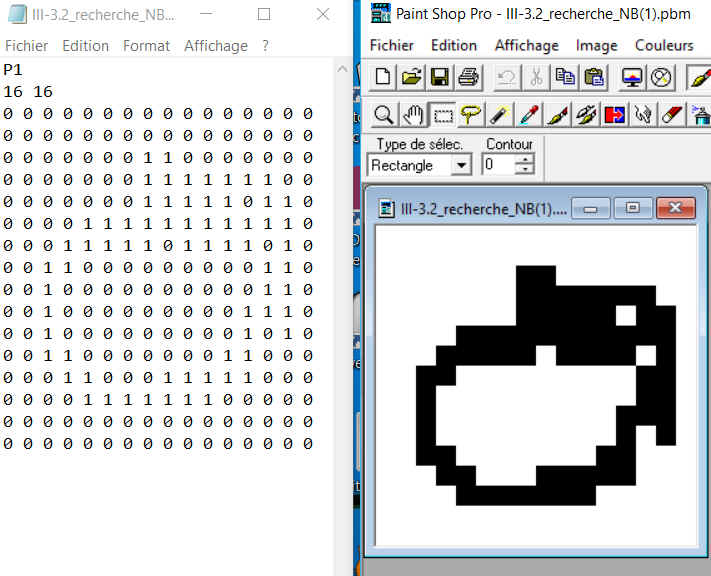

Dans l'exemple ci-dessous, le même fichier nommé III-3.2_rechercheNB.pmb, est ouvert à gauche à l'aide d'un éditeur de texte et à droite à l'aide d'un éditeur d'images.

Suivre le protocole pour afficher les 2 côte à côte :

Compléter les phrases au verso du document :

Pour transmettre une image en noir et blanc, on l’encode puis on transmet la version encodée, que l’on décode à l’arrivée avec un logiciel de dessin pour reconstituer l’image.

3 Encodage d'une image en couleur

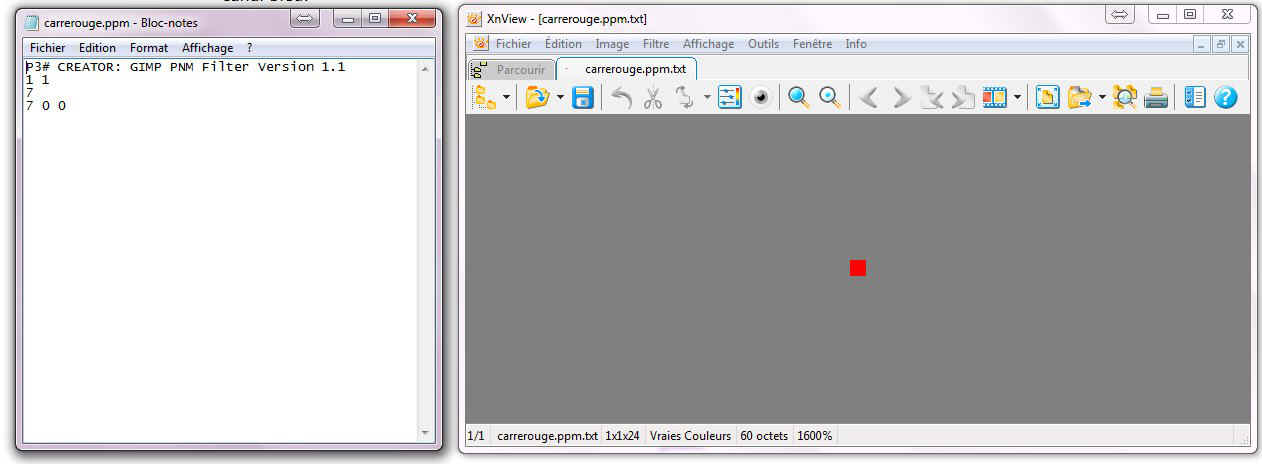

Dans l'exemple ci-dessous, le même fichier nommé carrerouge.ppm, est ouvert à gauche à l'aide d'un éditeur de texte (ici le bloc note) et à droite à l'aide d'un éditeur d'images (ici xnview).

a) Procéder comme précédemment pour afficher les images ci-dessous

Un pixel est composé de trois parties :

On parle de système RVB ou RGB en anglais. On codera donc un pixel à l'aide d'un triplet de valeur . La première valeur donnant l'intensité du canal rouge, la deuxième valeur donnant l'intensité du canal vert et la troisième valeur donnant l'intensité du canal bleu.

b) Modifier le fichier du carré rouge dans le bloc note sur la quatrième ligne en remplaçant 7 0 0 par 0 7 0 pour obtenir un carré vert ; enregistrer votre fichier « carrevert » et tester-le.

c) Trouver toutes les combinaisons possibles de la quatrième ligne avec ces 3 chiffres, vérifier les couleurs et noter leur code

d) A l'aide de ces codes couleur, réaliser le petit motif « phare » ci-dessous en modifiant le fichier carrerouge : pour cela, annoncer le nombre de pixels sur la deuxième ligne et aligner les codes couleur ligne par ligne à partir de la quatrième ligne

4 Encodage d'une image en 256 couleurs

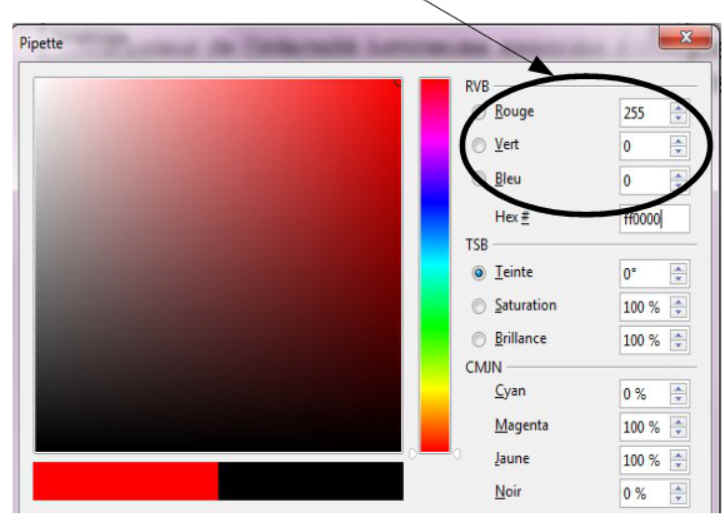

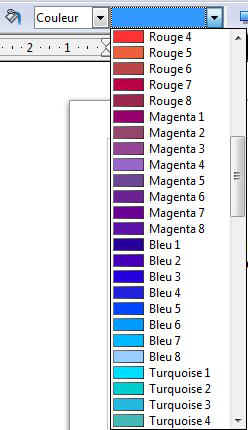

La valeur de l’intensité lumineuse associée à chaque canal de chaque pixel d’une image est très souvent comprise entre 0 et 255 (256 valeurs possibles) ; ce qui donne de multiples variations comme le montre la palette de couleurs d'Open Office. En effet avec le code RVB on peut obtenir toutes les nuances d'une même couleur.
