1 Liaison complète
1.1 indémontable
| LIAISON |
DESSIN |
COMMENTAIRE |
| Rivetage |
|
|
| Rivet double dit "rivet-pop" |
|
Le rivet passe à travers les 2 pièces (a). Tiré par sa
tige à l'aide d'une pince spéciale, il se déforme pour réaliser
l'assemblage (b)
Solution utilisée quand l'accès n'est possible que d'un seul côté
(pose d'une plaque minéralogique sur une voiture) |

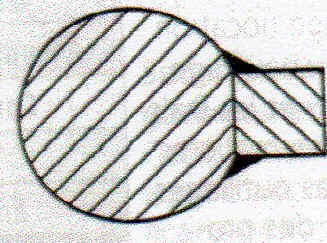

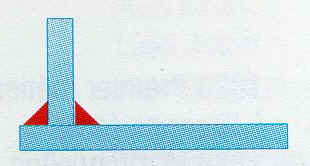

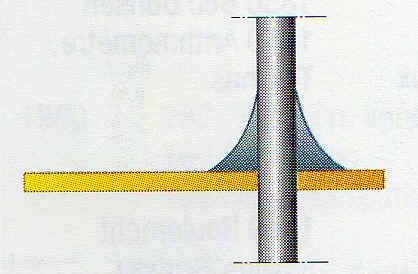

| Soudure ou brasure |

|
Les 2 pièces à assembler sont chauffées au moins à la
température de fusion (passage à l'état liquide) du métal d'apport
(brasure)
Solution adoptée pour des assemblages métalliques devant résister à
des efforts mécaniques peu importants (composants électroniques, tuyaux
d'eau ou de gaz dans une installation domestique) |
| Collage |
|
La colle doit être adaptée aux 2 matériaux à assembler
Solution en général peu résistante à l'arrachement sauf pour des
colles très spécifiques |
| Clip indéformable |
|
Emboîtage d'une pièce dans une autre par déformation
élastique du matériau. La forme des pièces au niveau de l'assemblage le
rend très difficilement démontable.
Solution utilisée pour desassemblages rapides et peu coûteux (rivets
PVC). Ils sont aussi peu coûteux
|

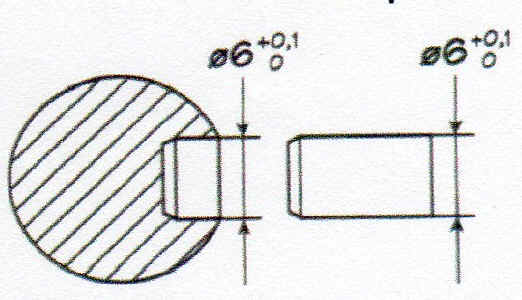

| Encastrement |
|
|

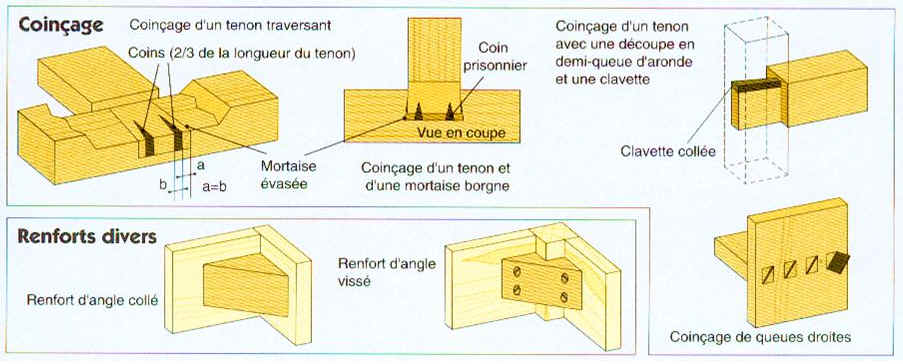

Autres encastrements utilisés notamment en menuiserie
Assemblages d'angles
1.2 Démontable
| LIAISON |
DESSIN |
COMMENTAIRE |
| Clipsage |
  |
Emboîtage d'une pièce dans une autre par déformation
élastique du matériau. Une faible pression suffit au démontage.
Solution utilisée pour les trappes de compartiments de piles sur
différents appareils (radio, télécommande, souris d'ordinateur...) |

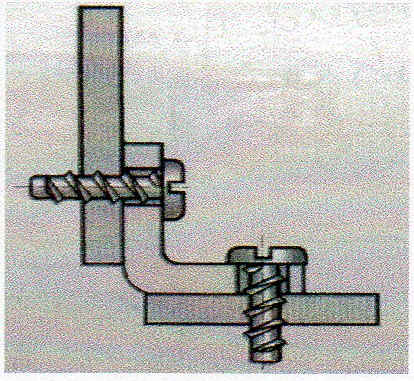

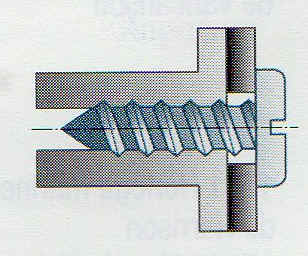

| Vis autotaraudeuse |
|
Assemblage par une vis qui passe librement dans une
pièce et forme un filet (taraudage) dans l'autre.
Solution utilisée quand l'accès n'est que d'un seul côté (fixation
dans du PVC, dans du bois, dans un mur, dans une tôle en métal )
|

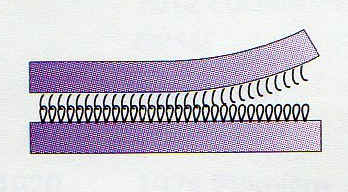

| Scratch |
|
Assemblage auto-agrippant peu résistant à l'effort
Solution utilisée pour des matériaux souples (tissus, cuir...) |

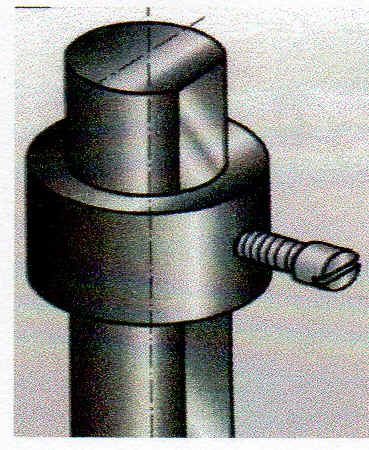

| Vis de pression |
|
|

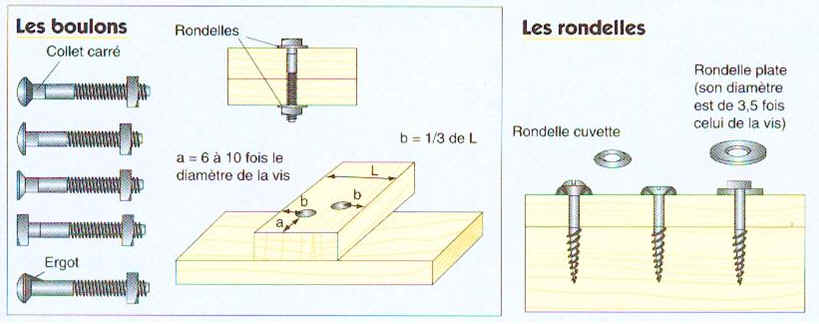

| Vis-écrou par serrage |
|

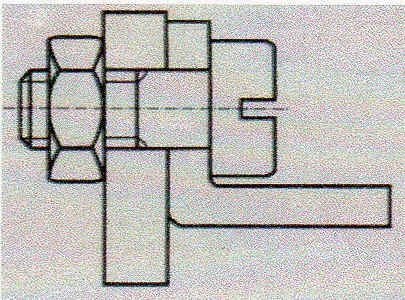

Assemblage par une vis qui passe librement dans les 2
pièces à assembler. Le serrage est obtenu par un écrou.
Solution très efficace nécessitant l'accès aux 2 côtés de
l'assemblage
|
| Rainure + vis autotaraudeuse |
|
|

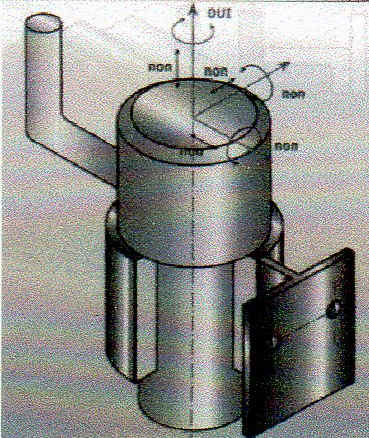

2 Les liaisons partielles
| LIAISON |
DESSIN |

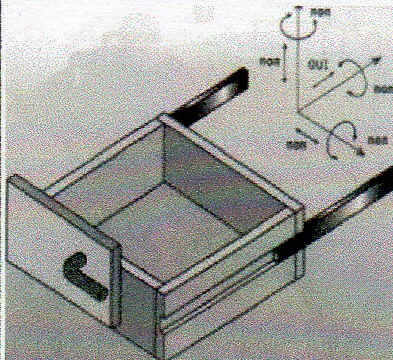

| Glissière |
|
| Pivot |
|
3 Consolidation des assemblages
 | Par clouage |

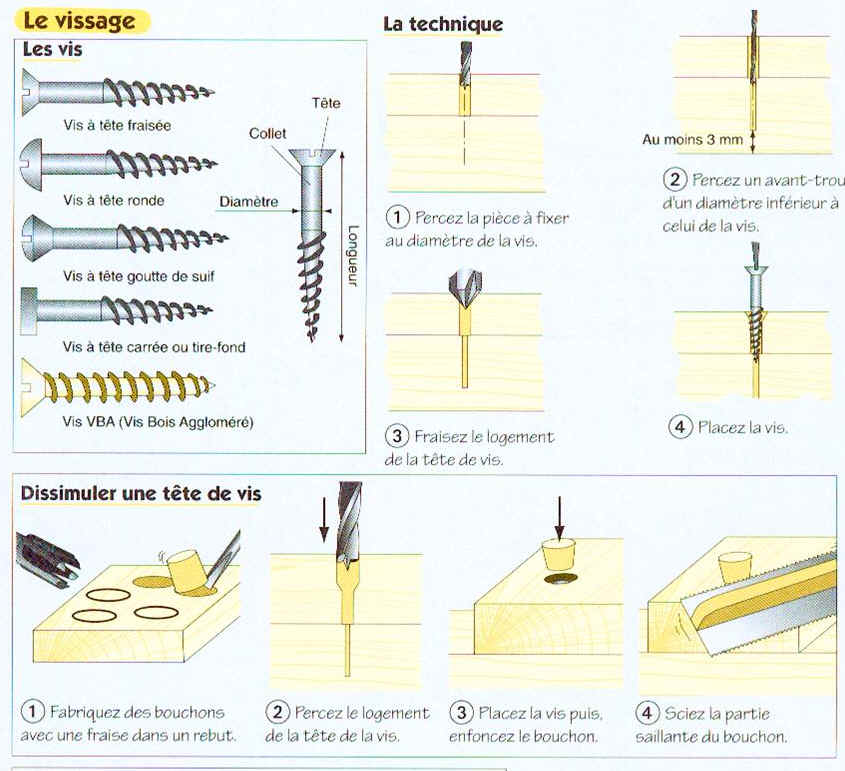

| Par vissage |
| Par chevillage |
| Par plaque ajoutée |
|
