Méthodologie CFAO

2.1 Les questions à se poser au vu du dessin technique de la pièce à réaliser

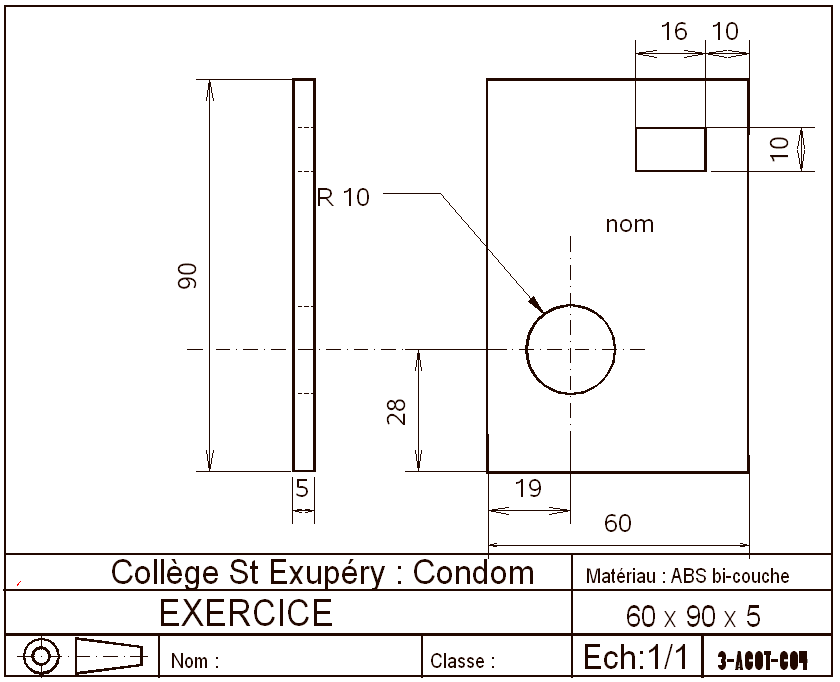

Pièce à réaliser :

→ Matériau ? ABS bi-couche  Donc prendre Plastique

→ Dimensions de la pièce ? 60 X 90 mm → Épaisseur ? 5

Sachant que l'outil utilisé est une fraise f3,

→ Contournage ? Oui Extérieur, intérieur ? Extérieur

→ Dimensions minimum de la planche de départ ? 60 + (3x2) = 66        90 + (3x2) = 96

Formes intérieures :

→ Découpes ? Oui (au vu du dessin de la vue de côté)

1 Rectangle Donc profondeur d'usinage ? 5

A partir de l'angle sud-ouest Position sur X ? 60-26 = 34 Sur Y ? 90-20 = 70 (il manque sur le dessin la côte de 10 entre le rectangle et le haut de la pièce)

2 Cercle Donc profondeur d'usinage ? 5

Axe : Position sur X ? 19 Sur Y ? 23  Rayon ?10

→ Découpe intérieure donc contournage ? intérieur

Nom ? Gravure Donc profondeur d'usinage ? 0,5

→ Dimensions ? non précisées

→ Outil ? Pointe à graver : outil n°20



2.2 Le logiciel Galaad

1) Nouveau document

- Fichier, Nouveau

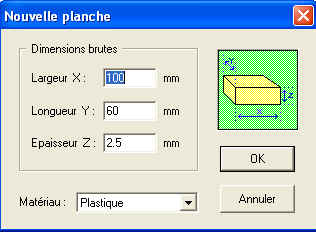

Planche de départ
X = 66

Y = 96

Z = 5

Valider par OK

Matériau : Plastique

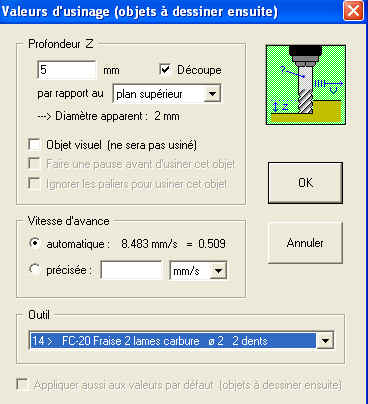

- Profondeur d'usinage :

→ Quelles sont les actions les plus réalisées ?

Découpe ou gravure ? Découpe

Donc Profondeur :? cocher découpe, donc 5     Outil ? Fraise n°14



2) Dessin de la pièce



  1. Rectangle

    2. Appuyer sur Entrée

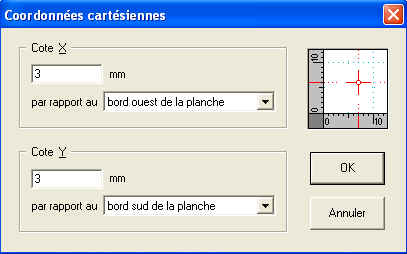

    Angle sud-Ouest :

  2. X = ? 3
    3.

    Y = ? 3





  3. Cliquer sur OK

    4. Appuyer sur Entrée

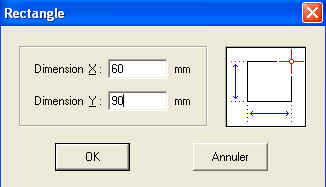

    Rectangle :

  4. X = 60

Y = ? 90



3) Dessin des découpes

Rectangle

Procéder comme pour le rectangle extérieur

Cercle :

Sélectionner cercle
Appuyer sur Entrée
Centre

X = 19

Y = 23

Rayon = 10

4) Nom

Sélectionner Texte

Créer un cadre approximatif à l'emplacement

Taper le texte et valider

Attention : contrôle de ce texte car il a été créé avec l'outil de départ et la profondeur de départ
Sélectionner le texte

Cliquer sur

Vous retrouvez la fenêtre de départ sur les valeurs d'usinage

Modifier la profondeur à 0,5

Modifier l'outil et mettre le n° 20 Pointe à graver

5) Contournages
Gravure ? Non

Pièce ? Oui

Sélectionner la forme extérieure en cliquant sur Sélection puis sur la pièce

Cliquer sur
Extérieur
Découpes intérieures ? Oui
Procéder de même mais cette fois-ci le contournage est intérieur
