Comment créer unassemblage de 2 pièces simples

Principe de conception décrit sous forme de didacticiels

1 Voir la présentation du logiciel

2 Lancement du logiciel

Sur le bureau, dans , double cliquer sur

3 Création d'un nouveau document (si c'est la 1° utilisation)

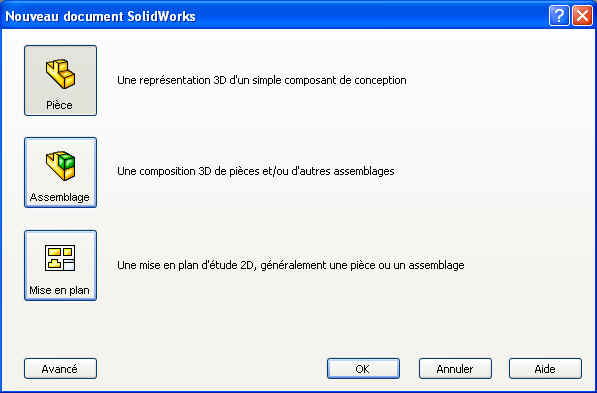

	Menu Fichier, Nouveau document

	Cliquer sur Pièce puis OK

4 Réglage de l'affichage

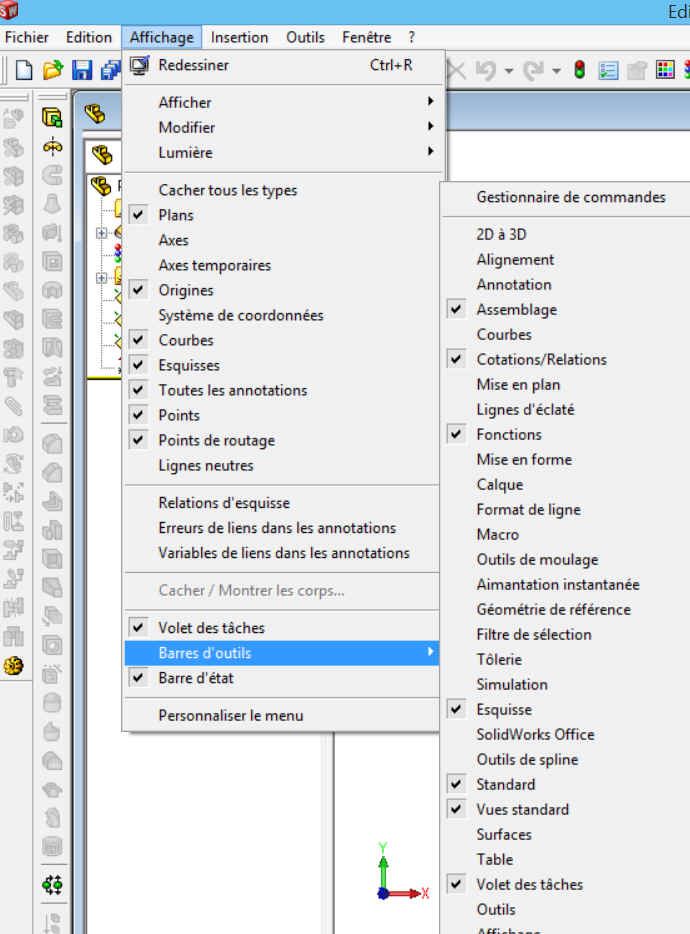

Dans Affichage, Barre d'outils, cocher comme ci-dessous

5 Dessin de la pièce

6.1 Créer une esquisse

	Si vous voulez des explications supplémentaires, cliquer ici sur Didacticiel
	Cliquer sur Plan de face

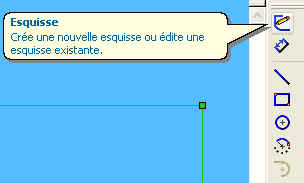

A droite de l'écran, cliquer sur Esquisse

	Cliquer à droite de l'écran sur Rectangle

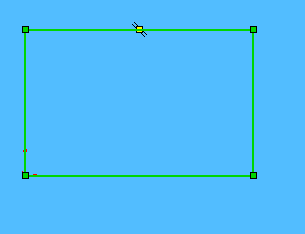

	Tracer un rectangle quelconque à l'aide de la souris

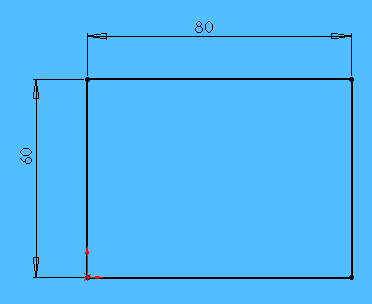

Le but de la cotation est de fixer une distance

	Cliquer ici sur Didacticiel
	Cliquer à droite sur Cotation intelligente
	Cliquer sur la ligne
	Taper 80
	Procéder de même pour 60

Fermer l'esquisse

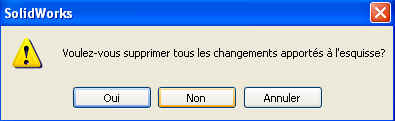

Surtout au message ci-dessous :

Répondre Non

6.2 Créer le volume

	Si vous avez besoin d'explications supplémentaires, cliquer ici sur Didacticiel
	Sélectionner Esquisse 1 dans l'arbre de création Feature Manager

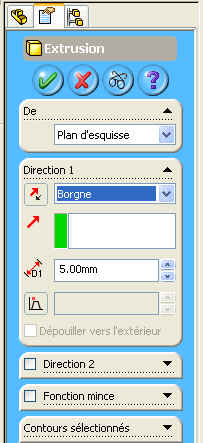

Cliquer sur Bossage extrudé

Dans D1

Taper 5

	valider

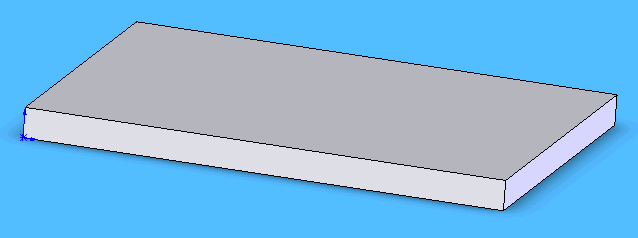

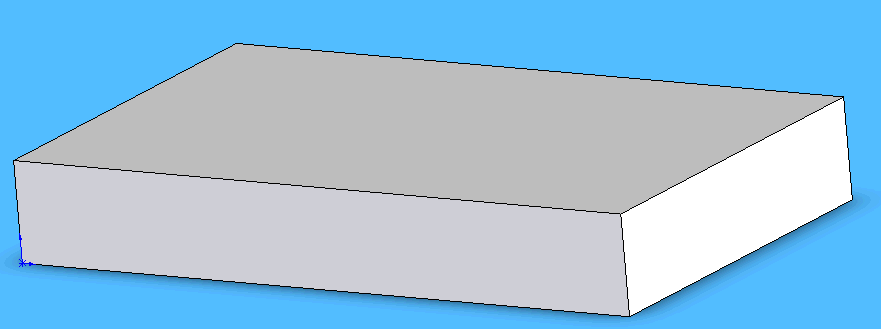

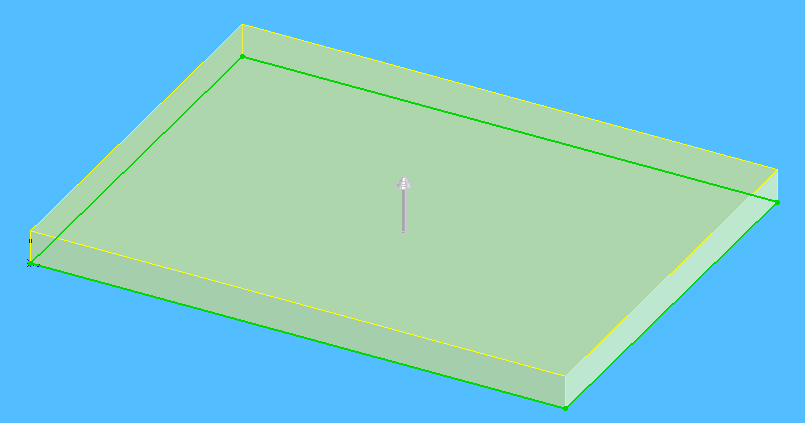

	Résultat obtenu :

6 Enregistrer

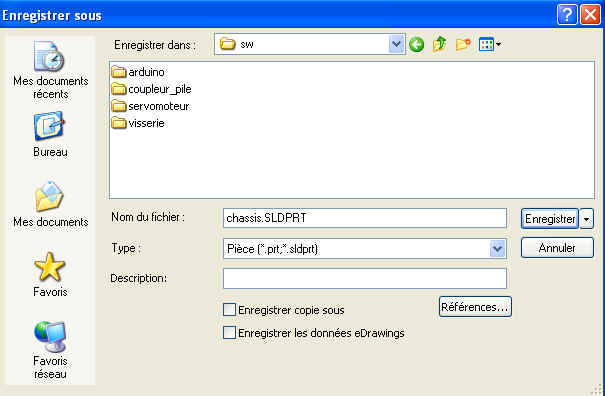

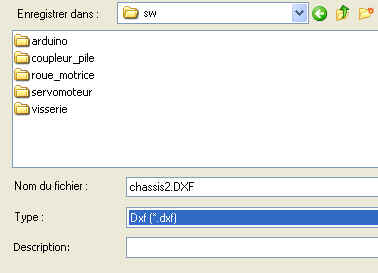

	Cliquer sur Fichier enregistrer sous
	Enregistrer sur P: dans Matieres\techno\S2, sous le nom de support

7 Zoom

Prenez l'habitude de mettre votre dessin à la plus grande taille possible

Vouis pouvez également faire rouler la molettede la souris

8 Vue - Orientation

8.1 Vue

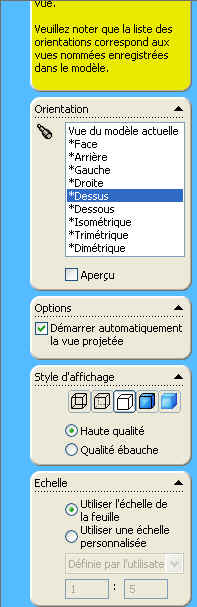

Dans la barre du haut Cliquer sur Vues standard

Faire des essais

8.2 Orientation

	Cliquer sur la forme créée
	Appuyer sur la molette de la souris
	La bouger et ainsi vous voyez le volume tourner
	Faîtes rouler la molette et ainsi vous effectuez un zoom avant ou arrière suivant le sens de rotation

9 Modification de l'esquisse

Si vous avez besoin d'explications supplémentaires, cliquer ici sur Didacticiel

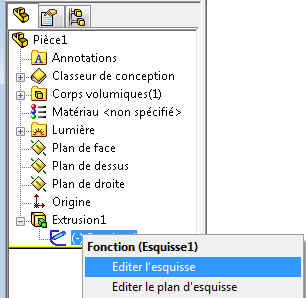

Dans l'arbre de création à gauche :

	Développez le + de Extrusion1
	Clic droit sur Esquisse1
	Editer l'esquisse
	Vous êtes à nouveau dans votre esquisse 1

Modifier les côtes

	Double cliquer sur la côte 80
	Taper 90
	Vous voyez que le rectangle change de dimension

10 Modification de la forme de la pièce

	Prenez l'habitude de bien structurer votre arbre de création
	Si vous avez besoin d'explications supplémentaires, cliquer ici sur Didacticiel

10.1 Méthodologie

Pour l'instant vous avez :

	Sur l'esquisse1 : défini les dimensions
	A partir de l'esquisse1 : défini l'épaisseur de la pièce : extrusion1

Vous allez maintenant faire une encoche

10.2 Créer une nouvelle esquisse

	Sur l'extrusion précédente
	Cliquer sur le plan de dessus
	Menu Insertion, Nouvelle esquisse

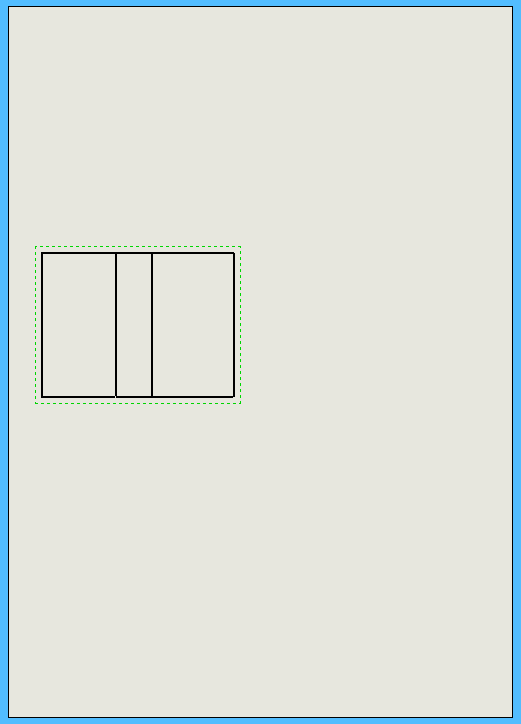

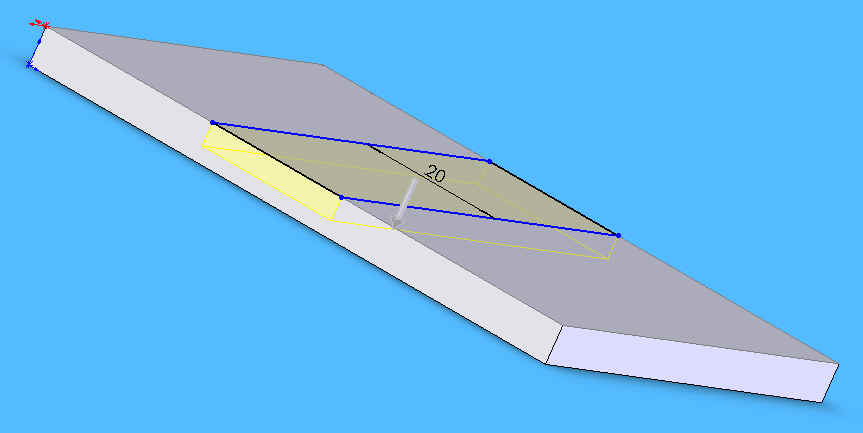

10.3 Rajout d'un 2° rectangle

10.3 Créer le volume

Sélectionner Esquisse 2 dans l'arbre de création Feature Manager

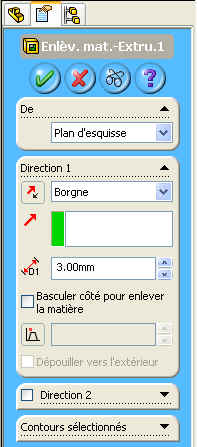

Cliquer sur Enlèvement de matière extrudé

Dans D1

Taper 3

	valider

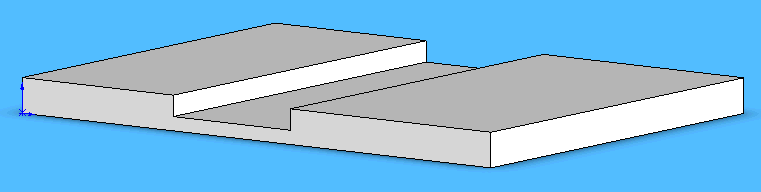

	Résultat obtenu :

10.4 Méthodologie

Pour l'instant vous avez :

	Sur l'esquisse 1 : défini les dimensions
	A partir de l'esquisse 1 : défini l'épaisseur de la pièce : extrusion1 (fonction)

	Sur l'esquisse 2 : défini l'encoche avec ses dimensions
	A partir de l'esquisse 2 : défini la profondeur de l'encoche : 3mm : enlèv. mat. extrudée 1(fonction)

10.5 Enregistrement

11 Nouvelle pièce

	Créez une nouvelle pièce
	Plan de face
	L = 100 l = 60
	Epaisseur : 15

12 Assemblage des différentes pièces

Il est maintenant temps de positionner la pièce2 sur le support

12.1 Création d'un document d'assemblage

a) Ouvrir tous les fichiers

	piece2.sldprt
	support.sldprt

Si vous avez besoin d'informations supplémentaires, cliquer ici sur Didacticiel

b) Création

	Menu Fichier, Nouveau document

	Cliquer sur Assemblage puis OK
	Cliquer à gauche sur

12.2 Assemblage

Si vous avez besoin d'informations supplémentaires, cliquer ici sur Didacticiel

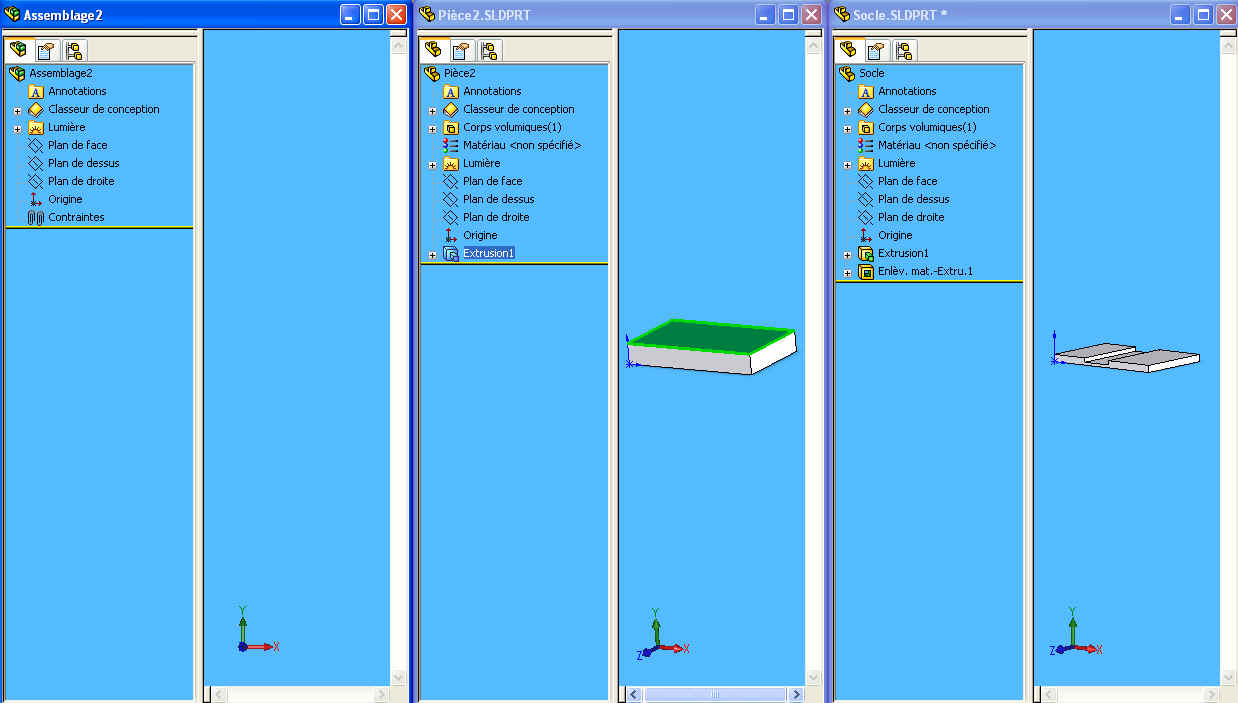

	Menu Fenêtre
	Mosaique verticale

Si vous avez besoin d'informations supplémentaires, cliquer ici sur Didacticiel

Faire glisser chacun des éléments dans la fenêtre de l'assemblage : vous commencerez par le socle.

Ainsi celui-ci restera fixe et tout pivotera par rapport à lui

Attention pour le sélectionner, il faut le prendre à la base dans l'arbre de création

Fermer ensuite toutes les fenêtres pour ne laisser que celle de l'assemblage

12.3 Enregistrement

	Enregistrer votre fichier d'assemblage dans l'atelier
	Sous le nom assemblage

12.4 Rotation des composants

	Sélectionner la pièce2 pour la faire tourner

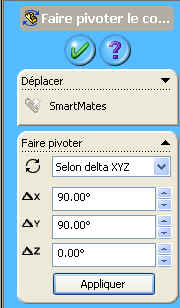

	Cliquer sur Rotation du composant

A gauche sélectionner Selon delta XYZ

	Regarder en bas, à gauche
	Vous voyez les différents axes qui vous indiquent le sens de rotation à utiliser
	Taper dans Dx : 90 Dy : 90 puis appliquer

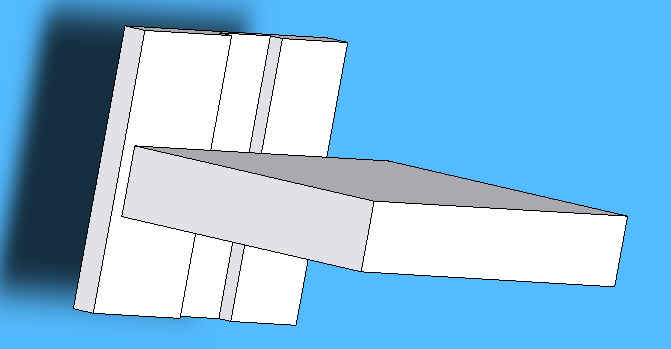

Résultat :

13 Contraintes

Si vous avez besoin d'informations supplémentaires, cliquer ici sur Didacticiel

Cette partie est très difficile. Donc, si vous rencontrez des problèmes, ne pas hésiter à m'appeler

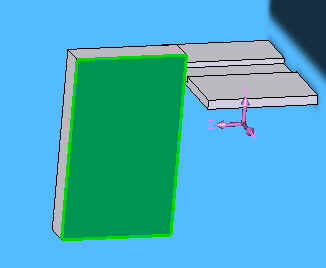

13.1 Planéité

Cliquer sur Contraintes

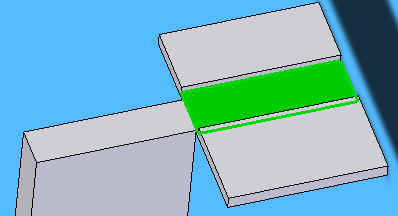

Cliquer sur le fond de l'entaille du support : il devient vert

	Faire tourner l'ensemble, en appuyant sur la molette de la souris
	Cliquer sur le dessous de la pièce2

	Elle se déplace et vient se mettre à la hauteur du support
	Noter à gauche la relation qui a été établie

Valider par

Il faut maintenant la situer en largeur. Il y a plusieurs solutions pour faire ceci.

Soit on aligne les plans, soit on aligne les arètes

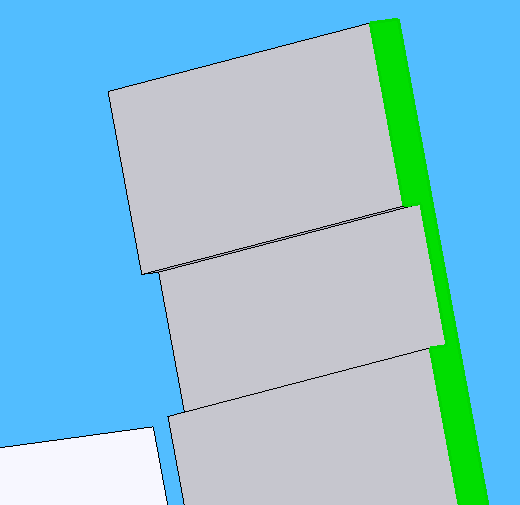

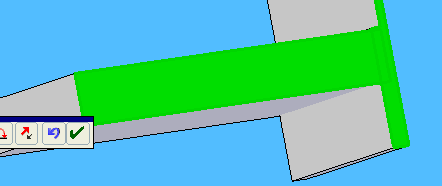

13.2 Alignement en largeur

	Cliquer sur Contraintes
	Cliquer sur le fond de l'entaille du support : il devient vert

Cliquer sur le côté de la pièce2

Celle-ci se déplace pour venir s'aligner sur le support

Il ne reste plus maintenant qu'à l'aligner en longueur. Il y a plusieurs solutions pour faire ceci.

Soit on aligne les plans, soit on aligne les arètes

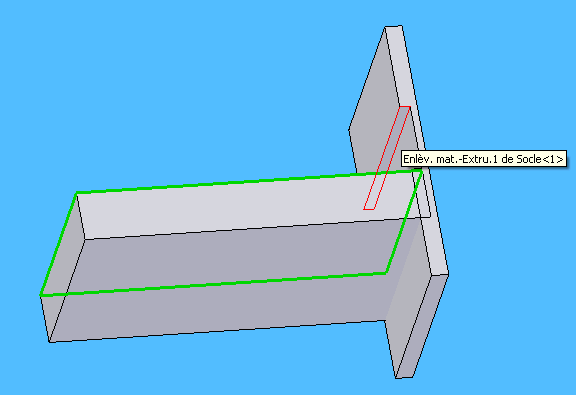

13.3 Alignement en longueur

	Faire pivoter la pièce
	Cliquer sur Contraintes
	Cliquer sur la face de la pièce 2

	Faire pivoter
	Cliquer sur le côté opposé de l'entaille

Elle vient se coller à l'entaille

Mais on constate qu'il y a un problème car l'entaille est trop large. On va donc la rectifier

14 Modification du support

	Dans l'arbre de création, cliquer sur Enlèvement matière extrudée1 puis Esquisse2
	Clic droit sur Esquisse2
	Editer l'esquisse

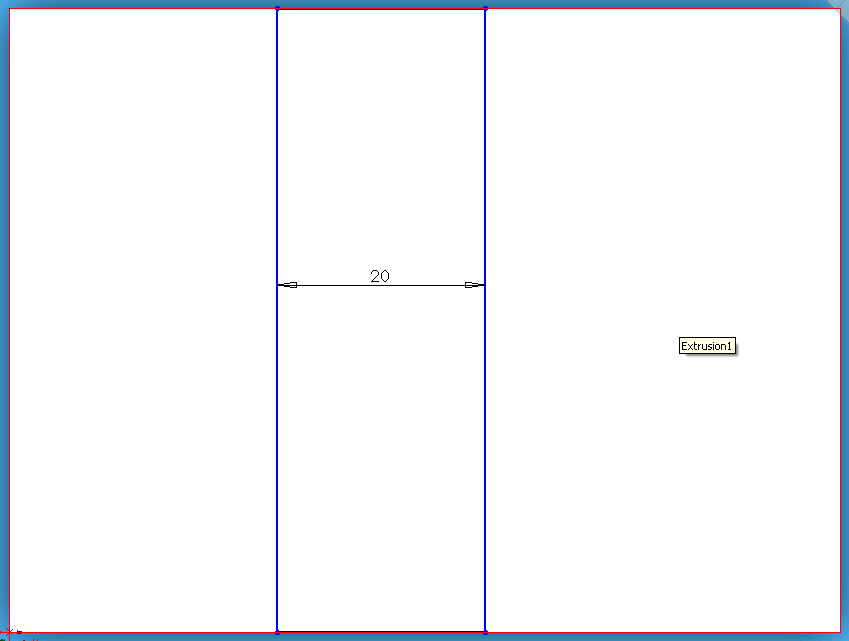

	Modifier les côtes
	Se mettre en vue de dessus
	Double cliquer sur la côte 20
	Taper 15
	Vous voyez que le rectangle change de dimension
	Fermer l'esquisse
	Surtout Répondre Non au message
	Enregistrer la pièce
	Fermer cette pièce

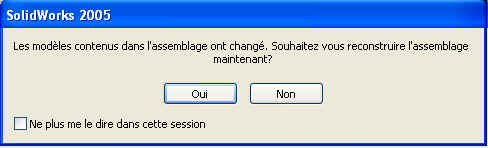

	Le message ci-dessous apparaît

	En fait Solidworks vous demande si vous voulez modifier l'assemblage pour tenir compte des nouvelles dimensions de la pièce2
	Bien évidemment, il faut répondre Oui

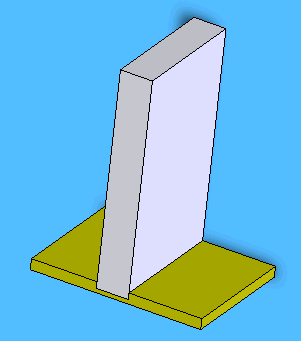

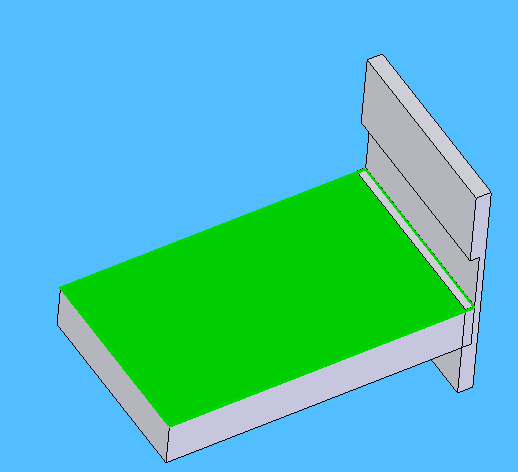

	Vous voyez que maintenant, l'assemblage est parfait
