Algorigrammes



Un système automatique réalise une suite d'opérations pour accomplir une tâche.
Cette suite d'opérations est appelée algorithme.
Il peut être représenté graphiquement sous la forme d'un organigramme.

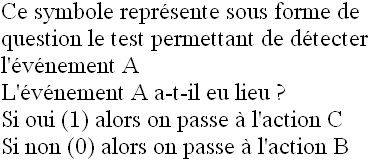

1 Les éléments de base des organigrammes :





















2 Quelques structures d'organigrammes

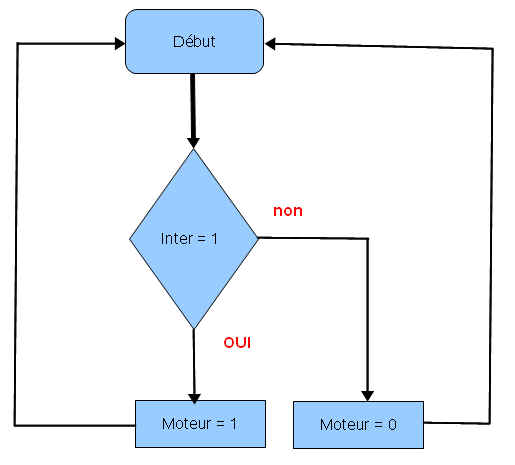

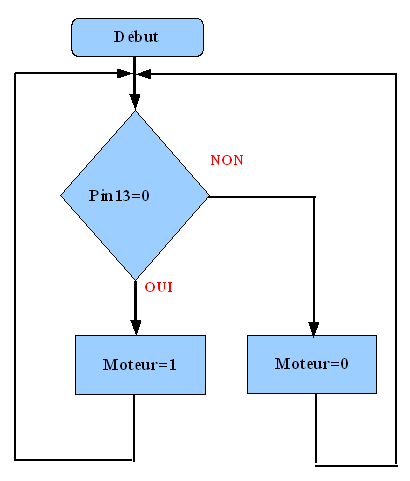

Strucuture utilisée pour les schémas de circuit en boucle simple : 1 et 2

Structure utilisée pour les schémas de circuits en série : 5 et 6

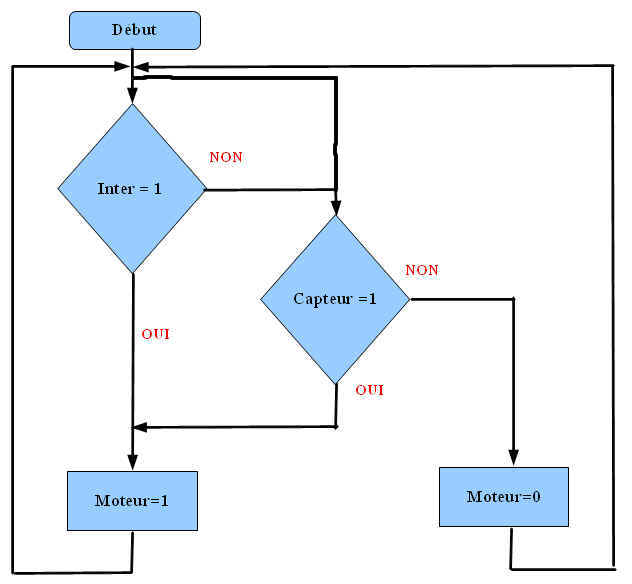

Structure utilisée pour les schémas de circuits en parallèle : 3 et 4
